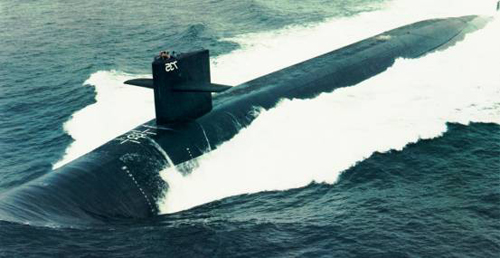

Classe Ohio
SNLE classe Ohio (Etats-Unis)
Caractéristiques Classe Ohio
Déplacement : 16 764 t en surface et 18 750 t en plongée.
Dimensions : longueur, 170,70 m; largeur, 12,80 m; tirant d'eau, 10,80 m.
Propulsion : réacteur à eau pressurisée General Electric S8G avec transmission turbo-électrique entraînant un arbre.
Vitesse : 20 nceuds en surface et 24 nceuds en plongée.
Immersion : opérationnelle, 300 m; maximale, 500 m.
Charge de base : 24 tubes lancetorpilles pour 24 MSBS Trident I C4 et 4 tubes à l'avant de 533 mm pour un nombre non spécifié d'armes lancées à partir de tubes.
Équipement électronique : 1 radar de veille surface BPS-15A, 1 système ESM WLR-8(V), 1 sonar BQQ-6, 1 sonar BQS-13, 1 sonar BQS-15, 1 sonar BQR-19, 1 dispositif de sonar remorqué BQR-23 et des systèmes de communications et de navigation très perfectionnés.
Équipage : 155 officiers et matelots.

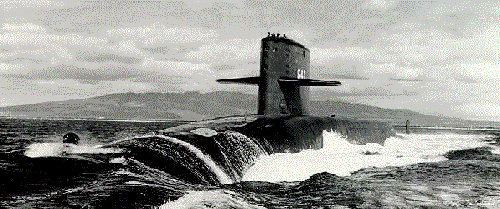

Classes Benjamin Franklin et Lafayette
SNLE des classes Benjamin Franklin et Lafayette (Etats-Unis)
Caractéristiques Lafayette et Benjamin Franklin
Déplacement : 7 250 t en surface et 8 250 t en plongée.
Dimensions : longueur, 129,50 m; largeur, 10,10 m; tirant d'eau, 9,60 m.
Propulsion : réacteur à eau pressurisée actionnant deux turbines à vapeur entraînant un arbre.
Vitesse : 28 noeuds en surface et 25 nceuds en plongée.
Immersion : opérationnelle, 350 m; maximale, 465 m.
Charge de base : 16 tubes de lancement pour 16 MSBS Trident I C4 (SSBN627, 629, 630, 632-634, 640, 641, 643, 655, 657 et 658), ou pour 16 Poseidon C3 (tout le reste) ; 4 tubes à l'avant de 533 mm pour 12 torpilles anti-navires/lutte ASM Mk 48.
Équipement électronique : 1 radar de veille surface BPS-11A ou BPS-15, 1 système ESM, 1 sonar BQR-7, 1 dispositif sonar remorqué BQR-15, 1 sonar BQR-19, 1 sonar BQR-21, 1 sonar BQS-4, des systèmes de communications et de navigation très perfectionnés.
Équipage : 140 officiers et matelots (Lafayette) ou 168 (Benjamin Franklin).
Classe Typhon
SNLE Typhon (Union Soviétique / Fédération de Russie)
Caractéristiques
Déplacement : 26 000 t en surface et 30 000 t en plongée.
Dimensions : longueur, 170 m; largeur, 23 m; tirant d'eau : inconnu.
Propulsion : quatre réacteurs à eau pressurisée actionnant quatre turbines à vapeur entraînant quatre arbres.
Vitesse : 20 noeuds en surface et 30 noeuds en plongée.
Immersion : opérationnelle, 400 m; maximale, 600 m.
Charge de base : 20 tubes de lancement pour 20 MSBS SS-N-20, et 6 tubes d'étrave de 533 mm pour un maximum de 24 torpilles de 533 mm, bien que la charge normale soit de 16 torpilles antinavires/lutte ASM de 533 mm et 14 torpilles de lutte ASM de 407 mm.
Équipement électronique : 1 radar de veille surface, 1 système ESM, 1 sonar d'étrave à basse fréquence, 1 sonar de conduite de tir de torpilles à moyenne fréquence, des systèmes de communications à très haute, à super haute et à ultra haute fréquence, 1 bouée de communications remorquée à très basse fréquence et 1 antenne flottante à extra basse fréquence.
Équipage : 150 officiers et matelots.
Classes Delta I, Delta II et Delta III
SNLE des classes Delta I, Delta II et Delta III (Union Soviétique / Fédération de Russie)
Caractéristiques Classe Delta
Déplacement : 8 750 t en surface et 10 000 t en plongée (Delta I), et 9 750 t en surface et 11 000 t en plongée (Delta II et Delta III).
Dimensions : longueur, 136,50 m (Delta I) et 152,70 m (Delta II et Delta III); largeur, 12 m; tirant d'eau, 8,70 m.
Propulsion : deux réacteurs à eau pressurisée actionnant quatre turbines à vapeur entraînant deux arbres.
Vitesse : 20 noeuds en surface et 26 noeuds (Delta I), 25 noeuds (Delta II) ou 24 noeuds (Delta III) en plongée.
Immersion : opérationnelle, 400 m; maximale, 600 m.
Charge de base : 12 (Delta I) ou 16 (Delta II) tubes de lancement en immersion pour 12 (Delta I) ou 16 (Delta II) missiles balistiques SS-N-8, ou 16 (Delta III) tubes de lancement en immersion pour 16 missiles balistiques SS-N-18; 6 tubes de 533 mm à l'avant pour un maximum de 12 torpilles de 533 mm, bien que la charge normale soit de 8 torpilles anti-navires/lutte ASM de 533 mm et de 6 torpilles de lutte ASM de 406 mm.
Equipement électronique : 1 radar de veille surface Snoop Tray, 1 sonar d'étrave à basse fréquence, 1 sonar de conduite de tir de torpilles à moyenne fréquence, des systèmes de communications à très haute fréquence, à super haute fréquence et à ultra haute fréquence, 1 bouée de communications remorquée à très basse fréquence, 1 antenne flottante à extra basse fréquence, 1 système ESM Brick Group, 1 antenne goniomètre Park Lamp et 1 système de navigation.
Équipage : 130 officiers et matelots sur Delta I et 140 sur Delta II et Delta III.
Classe Yankee
SNLE classe Yankee (Union Soviétique)
Caractéristiques Classe Yankee
Déplacement : 7 700 t en surface et 9 300 t en plongée.
Dimensions : longueur, 130 m ; largeur, 11,60 m; tirant d'eau, 8 m.
Propulsion : deux réacteurs à eau pressurisée actionnant quatre turbines à vapeur entraînant deux arbres.
Vitesse : 20 nceuds en surface et 27 nœuds en plongée.
Immersion : opérationnelle, 400 m; maximale, 600 m.
Charge de base : 16 (Yankee I) ou 12 (Yankee II) tubes de lancement pour 16 MSBS SS-N-6 (Yankee I) ou 12 SS-NX-17 (Yankee II) ; 6 tubes de 533 mm à l'avant pour un maximum de 12 torpilles de 533 mm, bien que la charge normale soit de 8 torpilles anti-navires/lutte ASM de 533 mm et 6 torpilles de lutte ASM de 406 mm.
Équipement électronique : 1 radar de veille surface Snoop Tray, 1 sonar d'étrave à basse fréquence, 1 sonar de conduite de tir de torpilles à moyenne fréquence, des systèmes de communications à très haute fréquence, à super haute fréquence et à ultra haute fréquence, 1 bouée de communications remorquée à très basse fréquence, 1 antenne flottante à extra basse fréquence, 1 système ESM Brick Group et 1 antenne goniomètre Park Lamp.
Équipage : 130 officiers et matelots.
