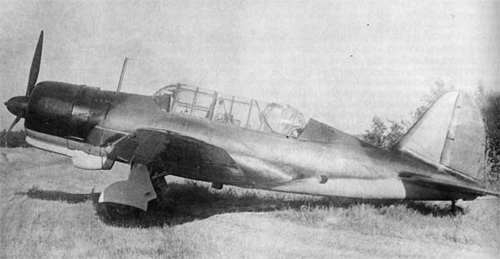

Sukhoi Su-2
Sukhoi Su-2 (Union Soviétique)
Caractéristiques Sukhoi Su-2
Type : biplace d'assaut.
Moteur : Shvetsov M-82 en étoile à refroidissement par air développant 1 520 ch (1 134 kW).
Performances : vitesse maximale à 1 526 m, 486 km/h ; plafond pratique, 8 800 m; rayon d'action avec bombes, 1 100 km.
Poids : à vide, 3 273 kg, maximal au décollage, 4 700 kg.
Dimensions : envergure, 14,30 m; longueur, 10,46 m; hauteur, 3,80 m; surface alaire, 29 mé.
Armement : 4 mitrailleuses fixes de 7,62 mm dans les ailes; 1 ou 2 dans la tourelle dorsale ; 400 kg de bombes dans la soute; une charge de 500 kg de bombes ou de roquettes sous la voilure.
Lavochkin La-5 et La-7
Lavochkin La-5 et La-7 (Union Soviétique)
Caractéristiques Lavochkin La-5FN
Type : chasseur bombardier monoplace.
Moteur : Shvetsov M-82FN (Ash-82FN) en étoile à refroidissement par air développant 1 650 ch (1 230 kW).
Performances : vitesse maximale à 5 000 m, 647 km/h ; temps de montée à 5 000 m, 4 mn 42 s; plafond pratique, 1 000 m; rayon d'action, 700 km.
Poids : à vide, 2 800 kg ; maximal au décollage, 3 360 kg.
Dimensions : envergure, 9,80 m; longueur, 8,67 m; hauteur, 2,54 m; surface alaire, 17,59 m².
Armement : 2 canons ShVAK de 20 mm; 4 roquettes RS-82 de 82 mm ou 4 bombes de 150 kq ; des appareils plus récents reçurent 2 canons NS de 23 mm.
Ilyushin Il-2
Ilyushin Il-2 (Union Soviétique)
Caractéristiques Ilyushin Il-2m3
Type : avion d'attaque au sol biplace.
Moteur : Mikulin Am-38F en ligne à refroidissement par eau développant 1 770 ch (1 320 kW).
Performances : vitesse maximale à 760 m, 404 km/h ; plafond pratique, 5 945 m; rayon d'action, 600 km.
Poids : à vide, 4 525 kg ; maximal au décollage, 6 360 kg.
Dimensions : envergure, 14,60 m; longueur, 11,60 m; hauteur, 3,40 m; surface alaire, 38,54 m².
Armement : 2 canons de 37 mm et 2 mitrailleuses de 7,62 mm dans les ailes; 1 mitrailleuse de 12,7 mm dans l'habitacle arrière; 200 bombes antichars à charge creuse PTAB de 2,5 kg ou 8 roquettes RS-82 ou RS-132.
Vultee Vengeance
Vultee Vengeance (Etats-Unis)
Caractéristiques Vultee Vengeance Mk I
Type : chasseur bombardier biplace.
Moteur : Wright R-2600-A5B-5 en étoile à refroidissement par air développant 1 700 ch (1 268 kW).
Performances : vitesse maximale à 4 115 m, 449 km/h ; temps de montée à 4 570 m, 11 mn 18 s; plafond pratique, 6 795 m; rayon d'action, 1 930 km.
Poids : à vide, 4 672 kq ; maxima] au décollage, 7 440 kg.
Dimensions : envergure, 14,63 m; longueur, 12,12 m ; hauteur, 3,91 m; surface alaire, 30,84 m².
Armement : 4 mitrailleuses de 7,62 mm dans les ailes; 2 de 7,62 mm dans l'habitacle; 4 bombes de 227 kg dans la soute

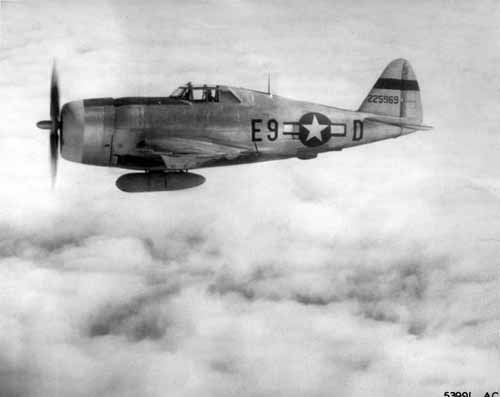

Republic P-47 Thunderbolt
Republic P-47 Thunderbolt (Etats-Unis)
Caractéristiques Republic P-47D-25 Thunderbolt
Type : chasseur bombardier monoplace.
Moteur : Pratt & Whitney R-280059 en étoile à refroidissement par air développant 2 000 ch (1 492 kW).
Performances : vitesse maximale à 9 145 m, 689 km/h ; temps de montée à 6 096 m, 9 mn; plafond pratique, 12 800 m ; rayon d'action, 765 km.
Poids : à vide, 4 536 kg ; maximal au décollage, 8 808 kg.
Dimensions : envergure, 12,42 m; longueur, 11 m; hauteur, 4,32 m; surface alaire, 27,87 m².
Armement : 8 mitrailleuses de 12,7 mm dans les ailes; 2 bombes de 454 kg ou 6 roquettes de 69,8 mm sous voilure.
